Hohe Energiekosten? Nicht bei uns!
Auf dieser Seite sind die kleinen Helferlein zusammengefasst, welche hier und da für den optimalen Aufbau eines Verteilnetzes benötigt werden.

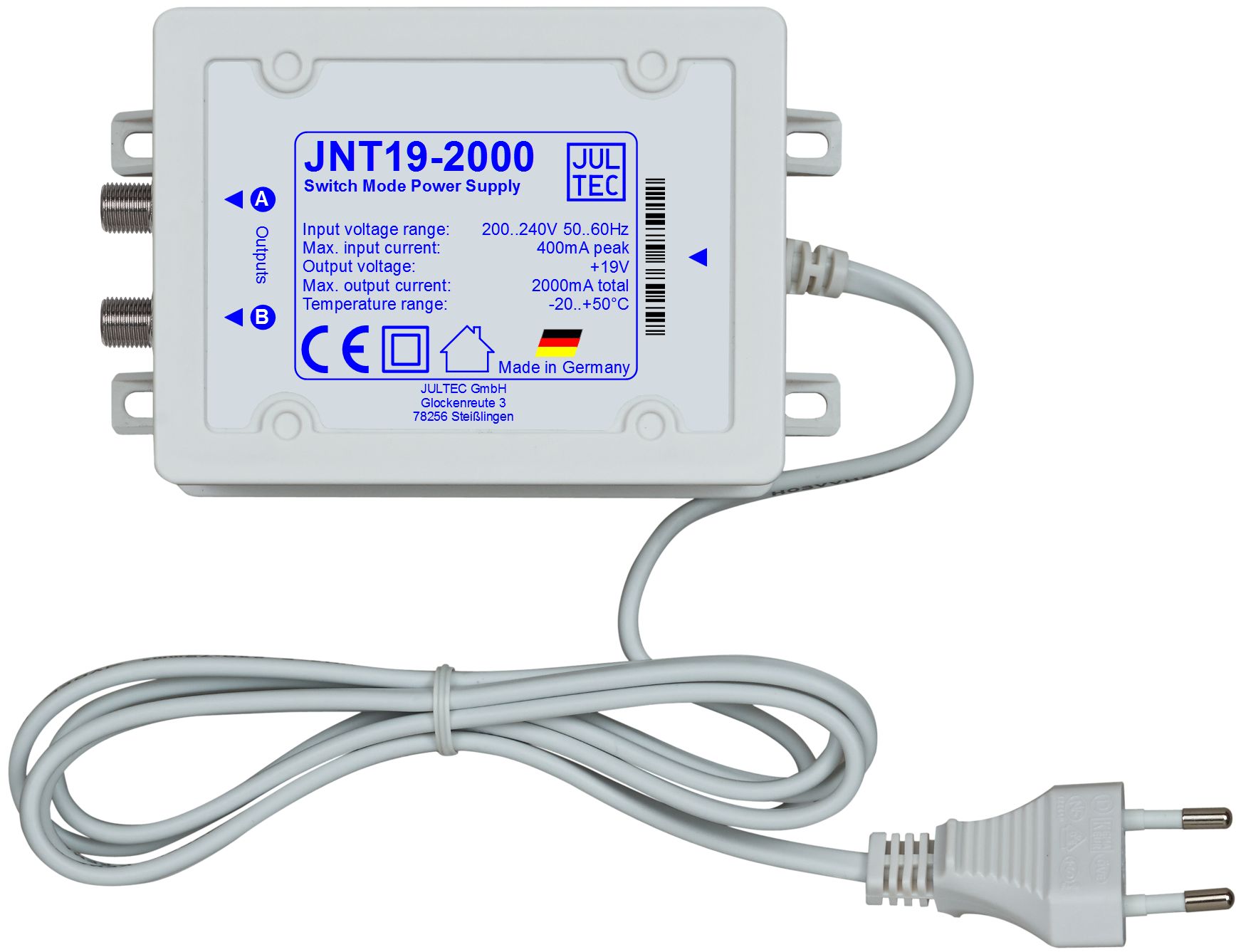

JNT19-2000
Beim JNT19-2000 handelt es sich um ein Schaltnetzteil zur Ergänzung der JULTEC-Verteilkomponenten. Das Netzteil ist dabei nicht nur mechanisch optimiert und für den Einsatz mit JULTEC-Komponenten maßgeschneidert, sondern besonders robust und langlebig ausgelegt. Darüber hinaus hält dieses Netzteil die strengen EMV- und Sicherheitsanforderungen der Antennenverteiltechnik und die EUP-Richtlinie (2019/1782) ein.
Das Netzteil ist mit zwei gleichberechtigten F-Buchsen ausgestattet, so dass auch mehrere Geräte aus einem Netzteil versorgt werden können (z.B. ein "JPS" und ein "JAC"). Die Ausgangsbuchsen des Netzteils haben die gleiche mechanische Anordnung wie die Verteilkomponenten, so dass das Netzteil mit dem hochwertigen Schnellverbinder JFQ1 direkt auf ein Gerät aufgeschoben werden kann. Ebenso ist eine Verlängerung mit handelsüblichem F-Antennenkabel möglich.
Die F-Anschlüsse sind beide HF-terminiert, d.h. mit dem Netzteil können Stammleitungen abgeschlossen werden (keine HF-Durchschleifung!).
Verteilkomponenten, welche für den eigenen Betrieb ein Netzteil benötigen (z.B. Startverstärker JAL), werden immer mit Netzteil ausgeliefert.
Das Schaltnetzteil wurde von einer spezialisierten Partnerfirma für JULTEC entwickelt und wird in Deutschland produziert.
Beim JNT19-2000 handelt es sich um ein Schaltnetzteil zur Ergänzung der JULTEC-Verteilkomponenten. Das Netzteil ist dabei nicht nur mechanisch optimiert und für den Einsatz mit JULTEC-Komponenten maßgeschneidert, sondern besonders robust und langlebig ausgelegt. Darüber hinaus hält dieses Netzteil die strengen EMV- und Sicherheitsanforderungen der Antennenverteiltechnik und die EUP-Richtlinie (2019/1782) ein.
Das Netzteil ist mit zwei gleichberechtigten F-Buchsen ausgestattet, so dass auch mehrere Geräte aus einem Netzteil versorgt werden können (z.B. ein "JPS" und ein "JAC"). Die Ausgangsbuchsen des Netzteils haben die gleiche mechanische Anordnung wie die Verteilkomponenten, so dass das Netzteil mit dem hochwertigen Schnellverbinder JFQ1 direkt auf ein Gerät aufgeschoben werden kann. Ebenso ist eine Verlängerung mit handelsüblichem F-Antennenkabel möglich.
Die F-Anschlüsse sind beide HF-terminiert, d.h. mit dem Netzteil können Stammleitungen abgeschlossen werden (keine HF-Durchschleifung!).
Verteilkomponenten, welche für den eigenen Betrieb ein Netzteil benötigen (z.B. Startverstärker JAL), werden immer mit Netzteil ausgeliefert.
Das Schaltnetzteil wurde von einer spezialisierten Partnerfirma für JULTEC entwickelt und wird in Deutschland produziert.
| JNT19-2000 | |
| Eingangsspannung | 200..240 V AC 50 Hz |
| Ausgangsspannung | 19 V DC |
| Max. Ausgangsstrom | 2000 mA |
| Abmessungen (zzgl. Anschlussleitung) | 130 x 79 x 55 mm³ |
| EMV | CE (u.a. EN 60728-2) |
| GTIN | 4250883485012 |
)
)

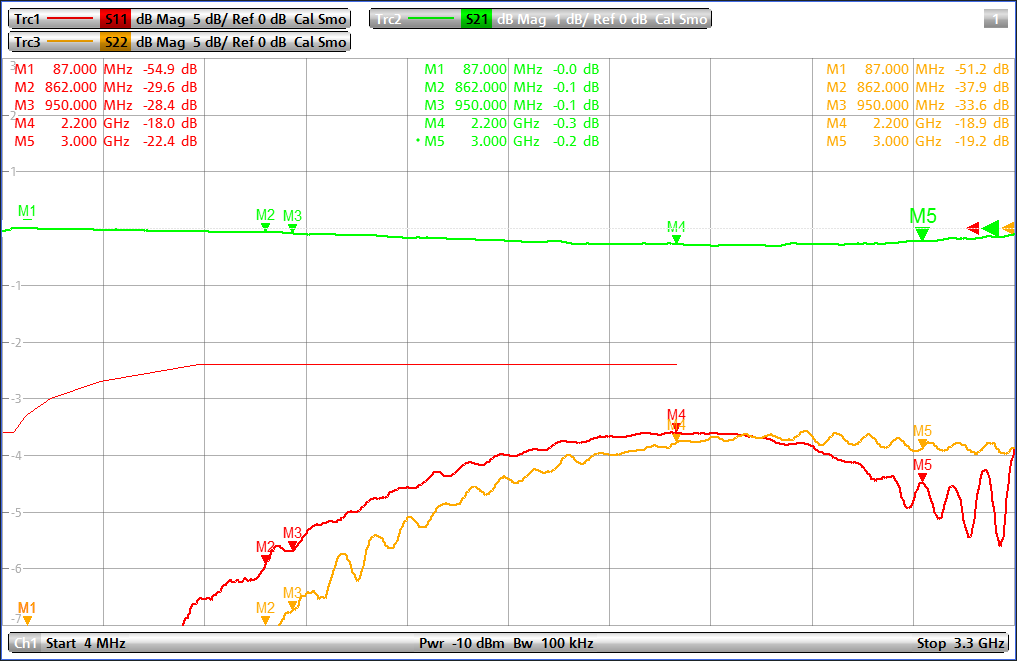

JFQ1 (GTIN 4250883486002)
Mit dem JFQ1 steht ein spezieller Schnellverbinder für das direkte Aufeinanderstecken von JULTEC-Geräten zur Verfügung. Dieser Verbinder ist für den erweiterten Frequenzbereich bis 3300 MHz ausgelegt. Durch eine besondere Kontaktierung dieser Verbinder wird auch in der zusammengesteckten Kaskade das Schirmungsmaß nach Klasse A eingehalten.
Dämpfung kleiner 0,5 dB, max. 24V / 2000 mA
Mit dem JFQ1 steht ein spezieller Schnellverbinder für das direkte Aufeinanderstecken von JULTEC-Geräten zur Verfügung. Dieser Verbinder ist für den erweiterten Frequenzbereich bis 3300 MHz ausgelegt. Durch eine besondere Kontaktierung dieser Verbinder wird auch in der zusammengesteckten Kaskade das Schirmungsmaß nach Klasse A eingehalten.
Dämpfung kleiner 0,5 dB, max. 24V / 2000 mA

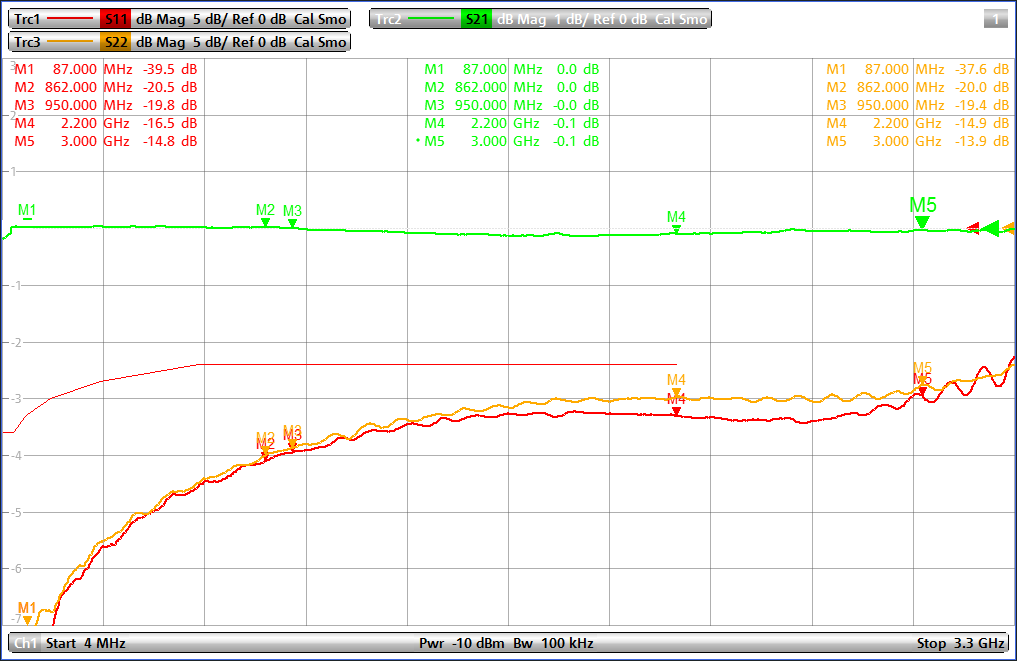

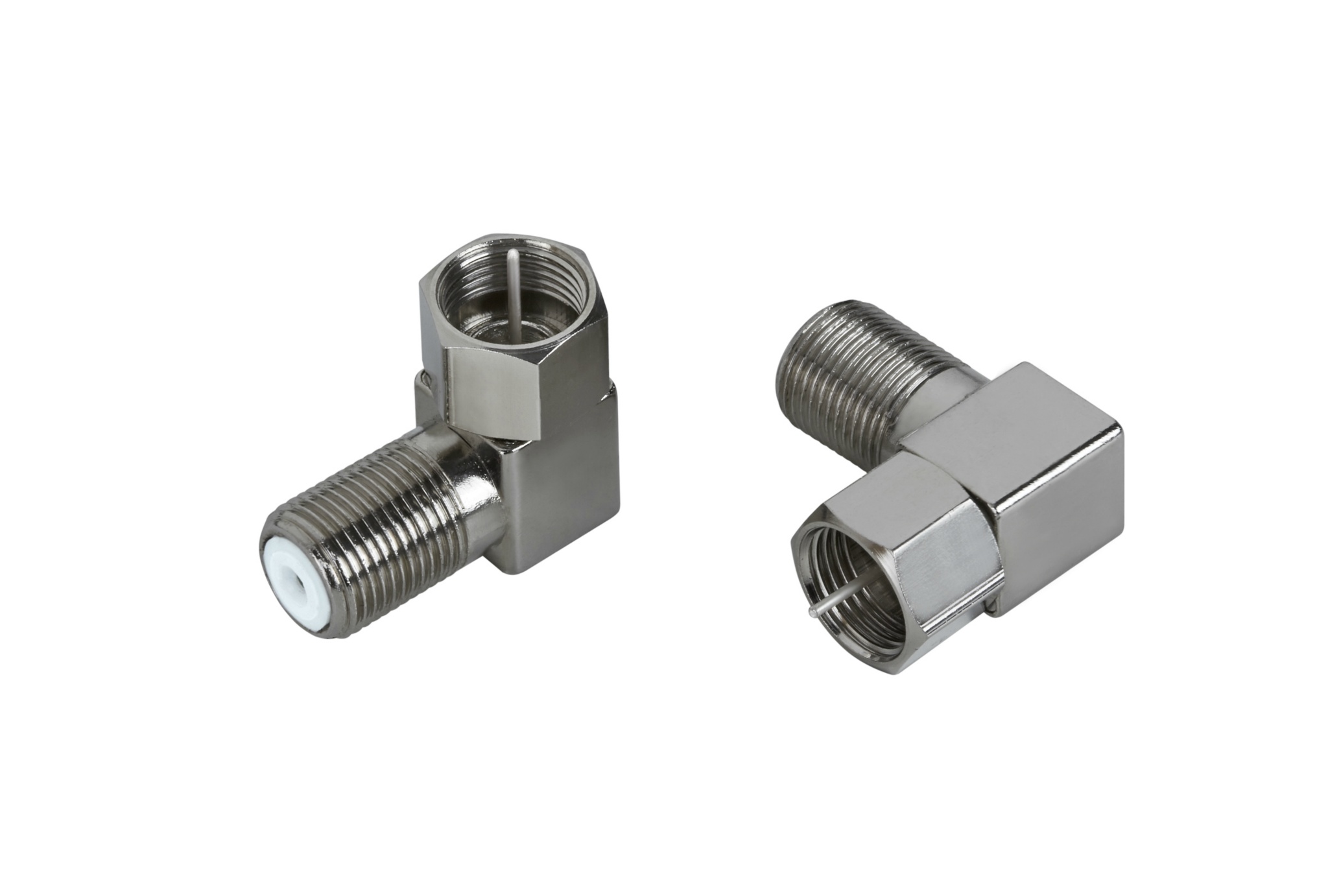

JFL1 (GTIN 4250883486101)
Beim JFL1 handelt es sich um einen speziellen Winkeladapter für den Zugang zur terrestrischen Eingangsbuchse in zusammengesteckten Kaskaden. Der Winkelverbinder hat eine hohe Rückflussdämpfung, die interne Verbindung ist verlötet.
Dämpfung kleiner 0,5 dB, max. 24 V / 2000 mA
Beim JFL1 handelt es sich um einen speziellen Winkeladapter für den Zugang zur terrestrischen Eingangsbuchse in zusammengesteckten Kaskaden. Der Winkelverbinder hat eine hohe Rückflussdämpfung, die interne Verbindung ist verlötet.
Dämpfung kleiner 0,5 dB, max. 24 V / 2000 mA
)
| Last (Sekundär) | 0 % (Leerlauf) | 10% (3,8 W) | 25 % (9,5 W) | 50 % (19 W) | 75 % (28,5 W) | 100 % (38 W) |
| Wirkungsgrad | kein definierter Betriebszustand | 78,47 % | 84,08 % | 87,15 % | 88,63 % | 87,72 % |
