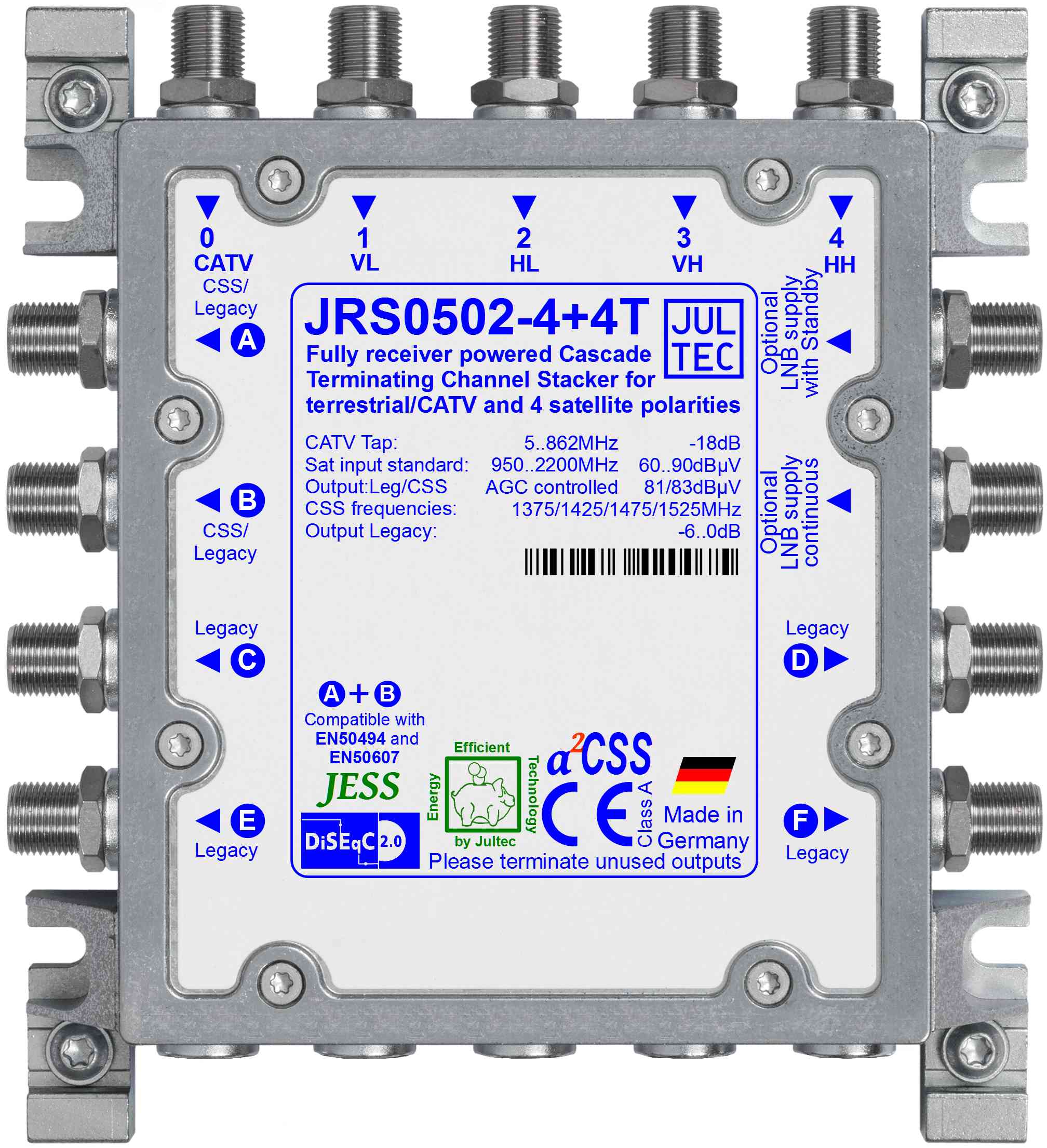

JRS0502-4+4T
Der JRS0502-4+4T ist eine Kombination aus Einkabelumsetzer und Multischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quatro-LNB mit Energie zu versorgen. Dadurch ist am Multischalter kein Netzteil erforderlich und es treten keine Standby-Verluste auf. Optional kann ein Netzteil angeschlossen werden.
Das Gerät ist mit zwei Einkabelausgängen ausgestattet, an denen jeweils und unabhängig voneinander vier Userbänder zur Verfügung stehen. Hier können sowohl Twin-, als auch Quad-Empfangsgeräte betrieben werden, aber auch je vier Einzelreceiver. Im Multischalter-Modus kann an diesen Ausgängen auch jeweils ein herkömmlicher Empfänger (auch Fernseher mit integriertem Sat-Empangsteil) ohne Einkabelsteuerung betrieben werden (automatische Umschaltung). An weiteren vier Ausgängen kann jeweils ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden.
Der JRS0502-4+4T ist zusätzlich sowohl für die Verteilung terrestrischer Signale geeignet (UKW, DAB+, DVB-T/T2; 3-Loch-Stichdose wie z.B. JAD300TRS verwenden), als auch für die Verteilung von Kabelfernsehsignalen auch mit Internetzugang/Telefonie (DVB-C/C2 inklusive DOCSIS 3; 4-Loch-Stichdose wie z.B. JAD400TRSM verwenden).
Der JRS0502-4+4T ist eine Kombination aus Einkabelumsetzer und Multischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quatro-LNB mit Energie zu versorgen. Dadurch ist am Multischalter kein Netzteil erforderlich und es treten keine Standby-Verluste auf. Optional kann ein Netzteil angeschlossen werden.
Das Gerät ist mit zwei Einkabelausgängen ausgestattet, an denen jeweils und unabhängig voneinander vier Userbänder zur Verfügung stehen. Hier können sowohl Twin-, als auch Quad-Empfangsgeräte betrieben werden, aber auch je vier Einzelreceiver. Im Multischalter-Modus kann an diesen Ausgängen auch jeweils ein herkömmlicher Empfänger (auch Fernseher mit integriertem Sat-Empangsteil) ohne Einkabelsteuerung betrieben werden (automatische Umschaltung). An weiteren vier Ausgängen kann jeweils ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden.
Der JRS0502-4+4T ist zusätzlich sowohl für die Verteilung terrestrischer Signale geeignet (UKW, DAB+, DVB-T/T2; 3-Loch-Stichdose wie z.B. JAD300TRS verwenden), als auch für die Verteilung von Kabelfernsehsignalen auch mit Internetzugang/Telefonie (DVB-C/C2 inklusive DOCSIS 3; 4-Loch-Stichdose wie z.B. JAD400TRSM verwenden).
| JRS0502-4+4T | |
| Anzahl Abzweige | 6 (2xEinkabel/Multiswitch, 4xMultiswitch) |
| Abzweig 5 .. 862 MHz | - 19 dB |
| Entkopplung port to port (Terr) | > 35 dB |
| Stammleitung 950..2200 MHz | - |
| Abzweig 950..2200 MHz (Multiswitch port) | - 6 .. 0 dB |
| Entkopplung port to port (Sat) | > 26 dB |
| Max. Ausgangspegel Sat (Multisw. Port) | 100 dBµV @ 35 dB |
| Eingangspegelbereich (AGC) | 60 .. 90 dBµV |
| AGC-Ausgangspegel Multisw / Einkabel | 81 dBµV / 83 dBµV |
| Anzahl Userbänder | 2 x 4 (Klick für Frequenzraster) |
| Maximale Receiverlast Multischalter | 40 mA plus LNB* |
| Maximale Receiverlast Einkabelmodus | 145 mA plus LNB* |
| LNB-Versorgung | 9 V / 300 mA |
| Abmessungen | 131 x 144 x 34 mm³ |
| Schirmung/EMV | CE (EN 60728-2), Klasse A |
| GTIN | 4250883420075 |
)
4 x Multischalterausgang
2 Stränge je
4 Userbänder
4 Userbänder
