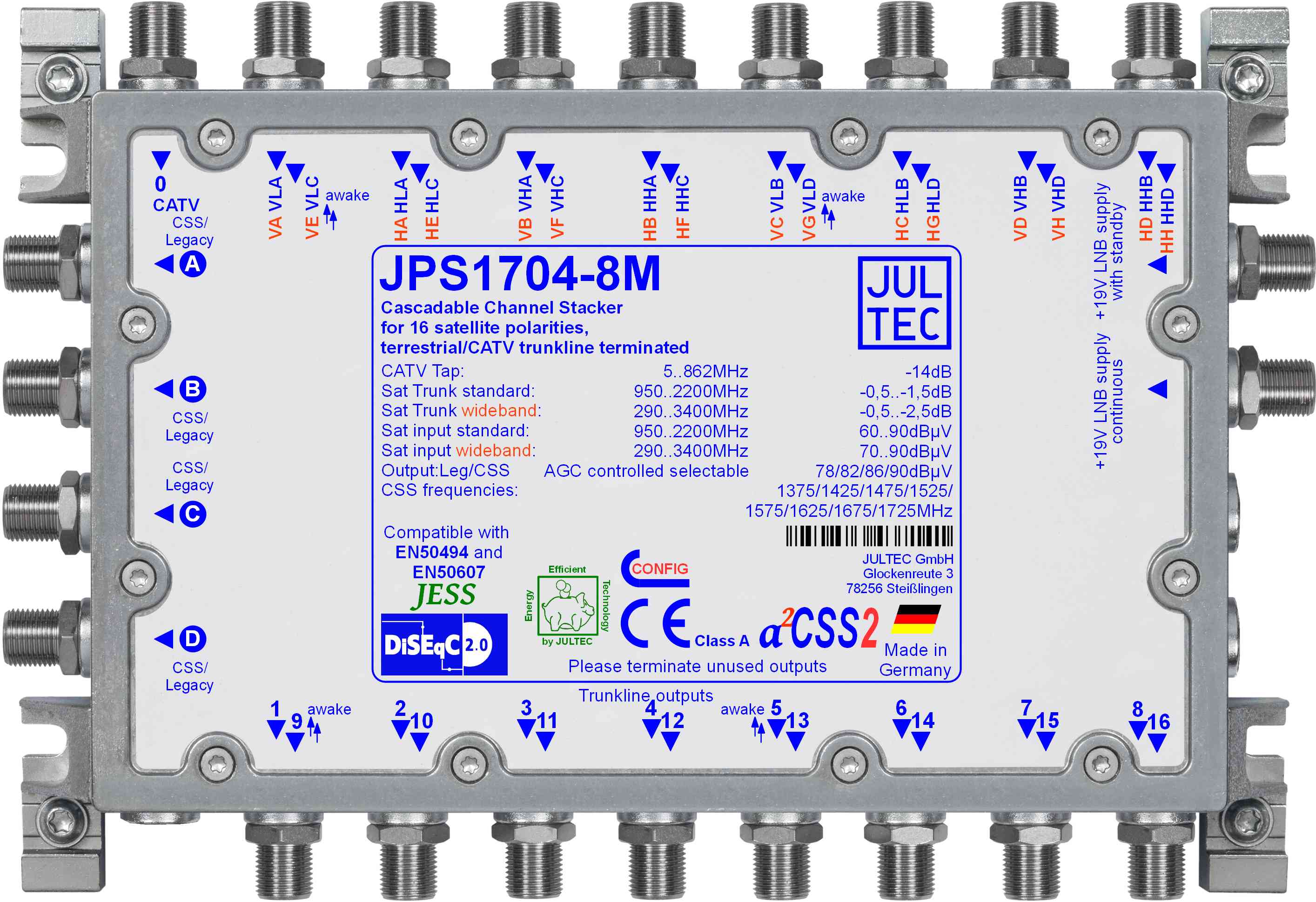

JPS1704-8M
Bei dem Gerät JPS1704-8M handelt es sich um einen Einkabelmultischalter für vier Satellitensysteme (im Breitbandmodus 8 Sat-Systeme). Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung der LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).
An jedem der vier Ausgänge stehen je acht Userbänder für die Versorgung von acht Empfangsteilen (z.B. 8 Receiver oder 4 Twin-R usw.) zur Verfügung. Alternativ kann bei Standard-Signalzuführung (Quatro-LNBs) ein Satellitenempfänger mit 14V/18V/22kHz/DiSEqC-Steuerung betrieben werden (automatische Umschaltung).
Dieser Einkabelumsetzer nutzt die a²CSS2-Technologie und ist konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Ausgangspegel, Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Für detaillierte Informationen dazu bitte auf diesen Text klicken.
Der JPS1704-8M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF. Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Das Gerät ist auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.
Bei dem Gerät JPS1704-8M handelt es sich um einen Einkabelmultischalter für vier Satellitensysteme (im Breitbandmodus 8 Sat-Systeme). Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung der LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).
An jedem der vier Ausgänge stehen je acht Userbänder für die Versorgung von acht Empfangsteilen (z.B. 8 Receiver oder 4 Twin-R usw.) zur Verfügung. Alternativ kann bei Standard-Signalzuführung (Quatro-LNBs) ein Satellitenempfänger mit 14V/18V/22kHz/DiSEqC-Steuerung betrieben werden (automatische Umschaltung).
Dieser Einkabelumsetzer nutzt die a²CSS2-Technologie und ist konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Ausgangspegel, Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Für detaillierte Informationen dazu bitte auf diesen Text klicken.
Der JPS1704-8M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF. Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Das Gerät ist auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.
)
| JPS1704-8M | |
| Anzahl Abzweige | 4 |
| Abzweig 5 .. 862 MHz | - 14 dB |
| Entkopplung port to port (Terr) | > 35 dB |
| Stammleitung 950..2200 MHz | 8 x - 0,5..- 1,5 dB |
| Stammleitung 290..3000 MHz (WB) | 8 x - 0,5..- 2,5 dB |
| Eingangspegelbereich (AGC) | 60 .. 90 dBµV (WB: 70 .. 90 dBµV) |
| Entkopplung port to port (Sat) | > 26 dB |
| Ausgangspegel (konfigurierbar) | 78 / 82 / 86 / 90 (default) dBµV |
| Anzahl Userbänder | 4 x 8 (Klick für Frequenzraster) |
| Maximale Receiverlast | 350 mA |
| LNB-Versorgung | durch externes Netzteil via F-Buchse |
| Abmessungen | 211 x 144 x 54 mm³ |
| Schirmung/EMV | CE (EN 60728-2), Klasse A |
| GTIN | 4250883437141 |
