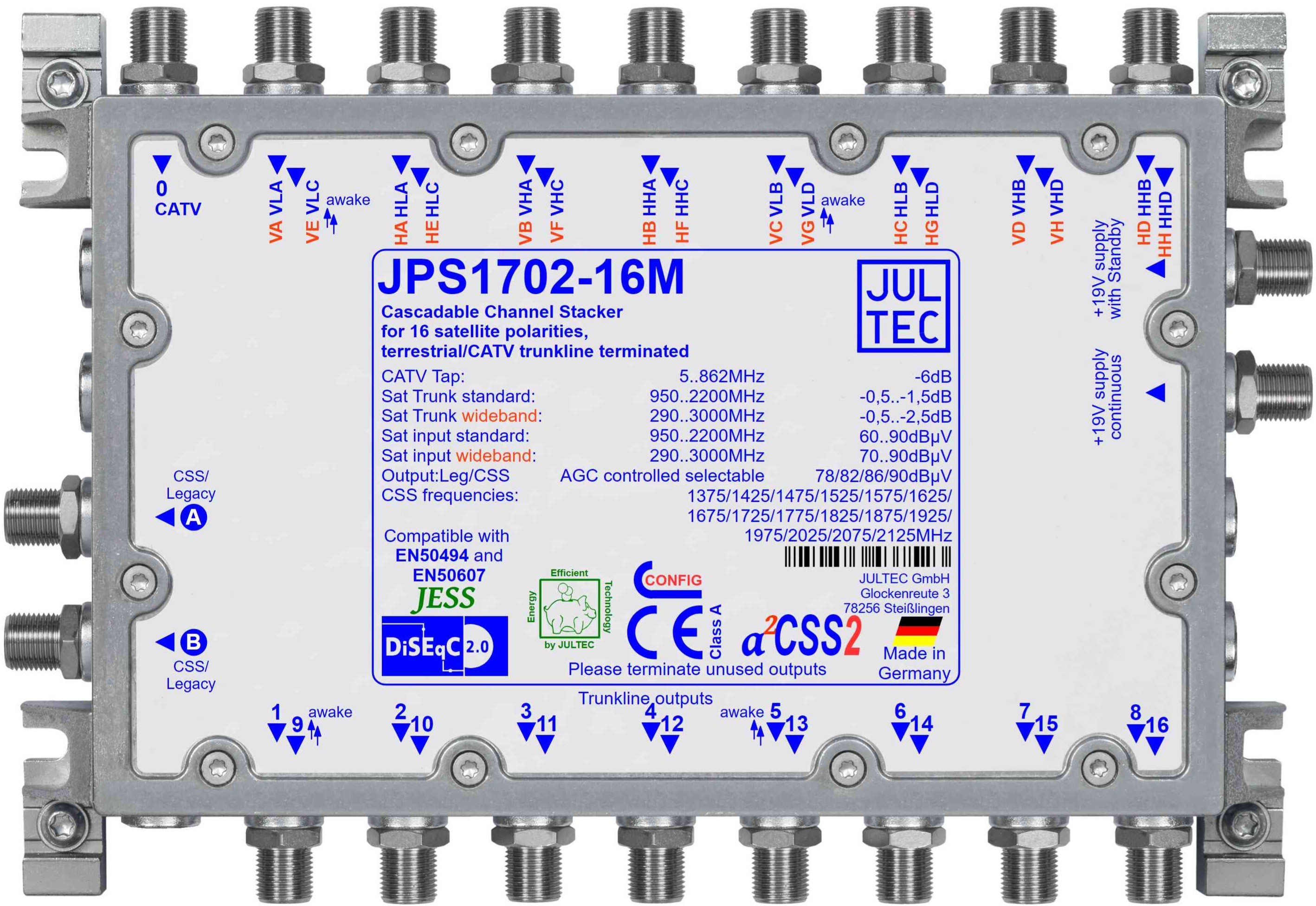

JPS1702-16M

Bei dem Gerät JPS1702-16M handelt es sich um einen Einkabelmultischalter für vier Satellitensysteme (im Breitbandmodus 8 Sat-Systeme). Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung der LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).

An jedem der beiden Ausgänge stehen je 16 Userbänder für die Versorgung von 16 Empfangsteilen (z.B. 16 Receiver oder 8 Twin-R usw.) zur Verfügung. Alternativ kann bei Standard-Signalzuführung (Quatro-LNBs) ein Satellitenempfänger mit 14V/18V/22kHz/DiSEqC-Steuerung betrieben werden (automatische Umschaltung).

Dieser Einkabelumsetzer nutzt die a²CSS2-Technologie und ist konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Ausgangspegel, Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Für detaillierte Informationen dazu bitte auf diesen Text klicken.

Der JPS1702-16M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF. Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Das Gerät ist auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.
Produkte -> Teilnehmergesteuerte Einkabelsysteme
Weitere Informationen zu teilnehmergesteuerten Einkabelumsetzern gibt es hier
Konformitäts-
Erklärung
  JPS1702-16M
Anzahl Abzweige 2
Abzweig 5 .. 862 MHz - 6 dB
Entkopplung port to port (Terr) > 25 dB
Stammleitung 950..2200 MHz 8 x - 0,5..- 1,5 dB
Stammleitung 290..3000 MHz (WB) 8 x - 0,5..- 2,5 dB
Eingangspegelbereich (AGC) 60 .. 90 dBµV (WB: 70 .. 90 dBµV)
Entkopplung port to port (Sat) > 26 dB
Ausgangspegel (konfigurierbar) 78 / 82 / 86 / 90 (default) dBµV
Anzahl Userbänder 2 x 16 (Klick für Frequenzraster)
Maximale Receiverlast 350 mA
LNB-Versorgung durch externes Netzteil via F-Buchse
Abmessungen 211 x 144 x 54 mm³
Schirmung/EMV CE (EN 60728-2), Klasse A
GTIN 4250883437523
Für Informationen zur Vorgängertype JPS1702-16MN bitte hier klicken
