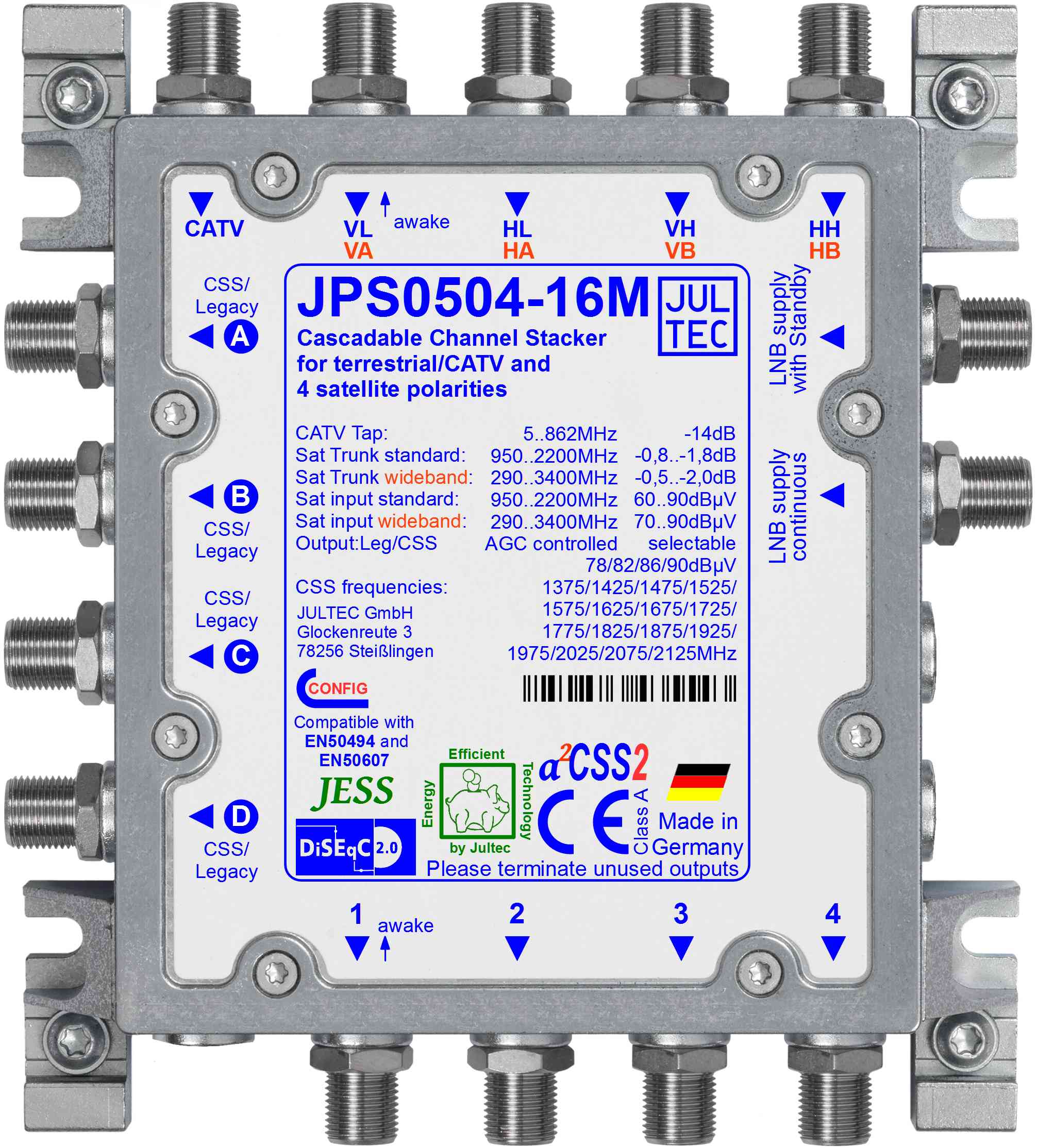

JPS0504-16M
Bei dem Gerät JPS0504-16M handelt es sich um einen Einkabelmultischalter für ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung der LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).
An jedem der vier Ausgänge stehen je 16 Userbänder für die Versorgung von 16 Empfangsteilen (z.B. 16 Receiver oder 8 Twin-R oder 4 Quad-R oder 2 Octo-R) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (automatische Umschaltung).
Dieser Einkabelumsetzer nutzt die a²CSS2-Technologie und ist konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. den Ausgangspegel, Userbandfrequenzen oder Sat-Breitbandzuführung konfigurieren. Für detaillierte Informationen dazu bitte auf diesen Text klicken.
Der JPS0504-16M hat Stammleitungsausgänge für die Sat-ZF. Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Das Gerät ist auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.
Bei dem Gerät JPS0504-16M handelt es sich um einen Einkabelmultischalter für ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung der LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).
An jedem der vier Ausgänge stehen je 16 Userbänder für die Versorgung von 16 Empfangsteilen (z.B. 16 Receiver oder 8 Twin-R oder 4 Quad-R oder 2 Octo-R) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (automatische Umschaltung).
Dieser Einkabelumsetzer nutzt die a²CSS2-Technologie und ist konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. den Ausgangspegel, Userbandfrequenzen oder Sat-Breitbandzuführung konfigurieren. Für detaillierte Informationen dazu bitte auf diesen Text klicken.
Der JPS0504-16M hat Stammleitungsausgänge für die Sat-ZF. Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Das Gerät ist auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.
)
| JPS0504-16M | |
| Anzahl Abzweige | 4 |
| Abzweig 5 .. 862 MHz | - 14 dB |
| Entkopplung port to port (Terr) | > 35 dB |
| Stammleitung 950..2200 MHz | 4 x - 0,8..- 1,8 dB |
| Stammleitung 290..3400 MHz (WB) | 4 x - 0,5..- 2,0 dB |
| Eingangspegelbereich (AGC) | 60 .. 90 dBµV (WB: 70 .. 90 dBµV) |
| Entkopplung port to port (Sat) | > 26 dB |
| Ausgangspegel (konfigurierbar) | 78 / 82 / 86 / 90 (default) dBµV |
| Anzahl Userbänder | 4 x 16 (Klick für Frequenzraster) |
| Maximale Receiverlast | 300 mA |
| LNB-Versorgung | über externes Netzteil via F-Buchse |
| Abmessungen | 131 x 144 x 34 mm³ |
| Schirmung/EMV | CE (EN 60728-2), Klasse A |
| GTIN | 4250883435543 |
