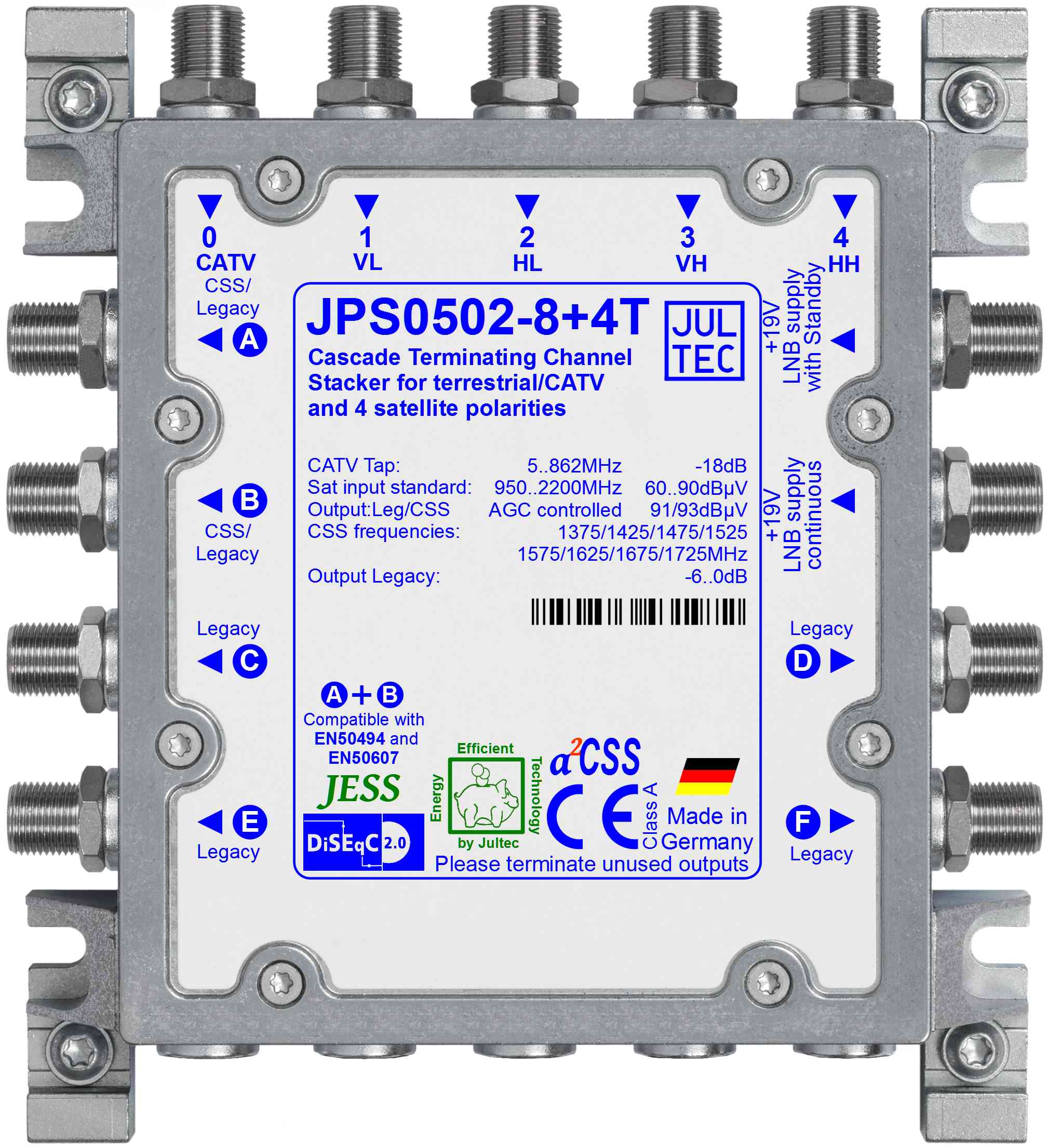

JPS0502-8+4T
Der JPS0502-8+4T ist eine Kombination aus Einkabelumsetzer und Multischalter für ein Satellitensystem. Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung des LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).
Das Gerät ist mit zwei Einkabelausgängen ausgestattet, an denen jeweils und unabhängig voneinander acht Userbänder zur Verfügung stehen. Hier können sowohl Twin-, als auch Quad-Empfangsgeräte betrieben werden, aber auch je acht Einzelreceiver. Im Multischalter-Modus kann an diesen Ausgängen auch jeweils ein herkömmlicher Empfänger ohne Einkabelsteuerung betrieben werden (automatische Umschaltung).
An weiteren vier Ausgängen kann jeweils ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (auch Fernseher mit integriertem Sat-Empangsteil).
Der JPS0502-8+4T ist zusätzlich sowohl für die Verteilung terrestrischer Signale geeignet (UKW, DAB+, DVB-T/T2; 3-Loch-Stichdose wie z.B. JAD300TRS verwenden), als auch für die Verteilung von Kabelfernsehsignalen auch mit Internetzugang/Telefonie (DVB-C/C2 inklusive DOCSIS 3; 4-Loch-Stichdose wie z.B. JAD400TRSM verwenden).
Der JPS0502-8+4T ist eine Kombination aus Einkabelumsetzer und Multischalter für ein Satellitensystem. Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung des LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).
Das Gerät ist mit zwei Einkabelausgängen ausgestattet, an denen jeweils und unabhängig voneinander acht Userbänder zur Verfügung stehen. Hier können sowohl Twin-, als auch Quad-Empfangsgeräte betrieben werden, aber auch je acht Einzelreceiver. Im Multischalter-Modus kann an diesen Ausgängen auch jeweils ein herkömmlicher Empfänger ohne Einkabelsteuerung betrieben werden (automatische Umschaltung).
An weiteren vier Ausgängen kann jeweils ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (auch Fernseher mit integriertem Sat-Empangsteil).
Der JPS0502-8+4T ist zusätzlich sowohl für die Verteilung terrestrischer Signale geeignet (UKW, DAB+, DVB-T/T2; 3-Loch-Stichdose wie z.B. JAD300TRS verwenden), als auch für die Verteilung von Kabelfernsehsignalen auch mit Internetzugang/Telefonie (DVB-C/C2 inklusive DOCSIS 3; 4-Loch-Stichdose wie z.B. JAD400TRSM verwenden).
| JPS0502-8+4T | |
| Anzahl Abzweige | 6 (2xEinkabel/Multiswitch, 4xMultiswitch) |
| Abzweig 5 .. 862 MHz | - 19 dB |
| Entkopplung port to port (Terr) | > 35 dB |
| Stammleitung 950..2200 MHz | - |
| Abzweig 950..2200 MHz (Multiswitch port) | - 6 .. 0 dB |
| Entkopplung port to port (Sat) | > 26 dB |
| Max. Ausgangspegel Sat (Multisw. Port) | 100 dBµV @ 35 dB |
| Eingangspegelbereich (AGC) | 60 .. 90 dBµV |
| AGC-Ausgangspegel Multisw / Einkabel | 91 dBµV / 93 dBµV |
| Anzahl Userbänder | 2 x 8 (Klick für Frequenzraster) |
| Maximale Receiverlast Multischalter | 40 mA |
| Maximale Receiverlast Einkabelmodus | 290 mA |
| LNB-Versorgung | durch externes Netzteil via F-Buchse |
| Abmessungen | 131 x 144 x 34 mm³ |
| Schirmung/EMV | CE (EN 60728-2), Klasse A |
| GTIN | 4250883431972 |
)
2 Stränge je
8 Userbänder
8 Userbänder
4 x Multischalterausgang
