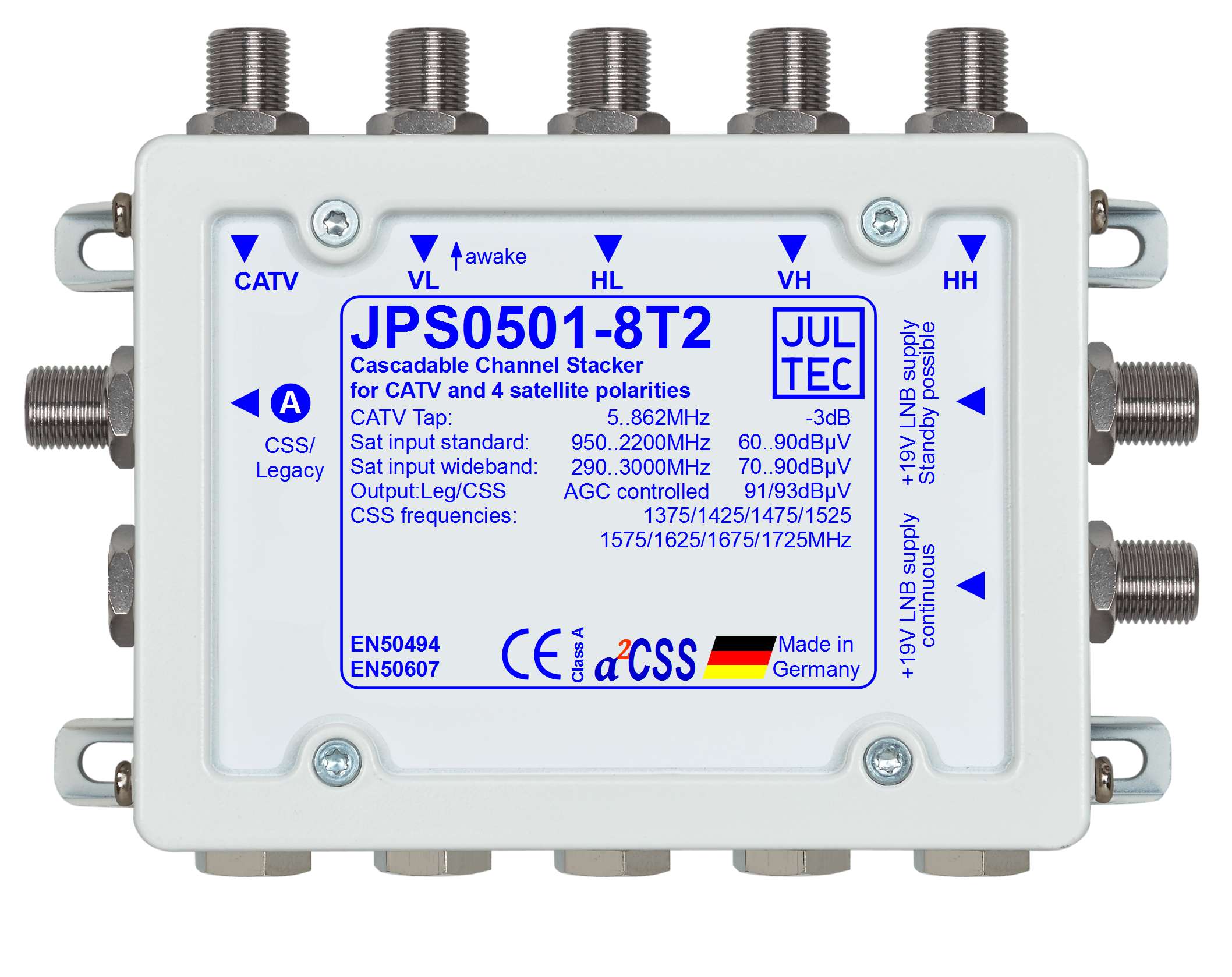

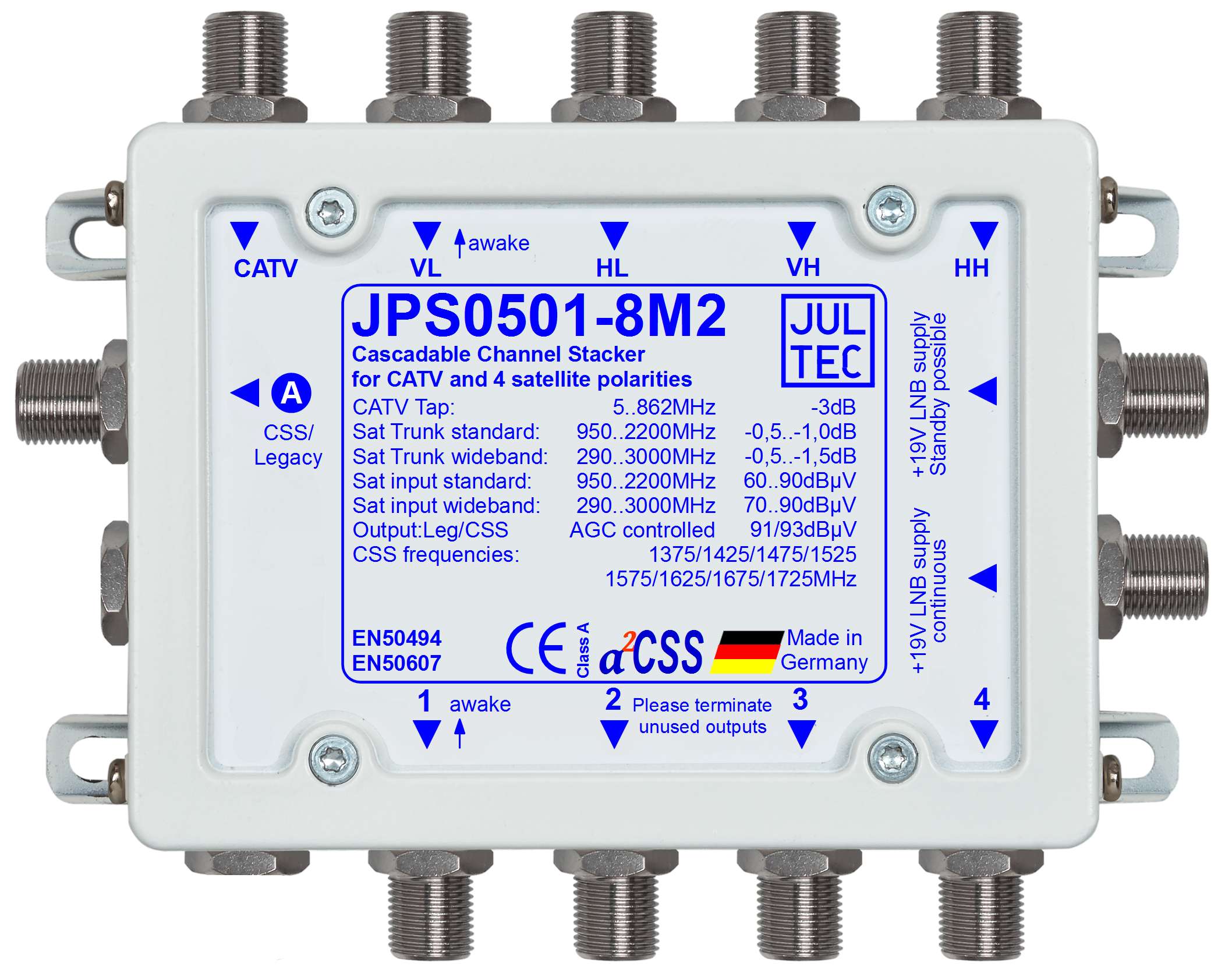

JPS0501-8M2, JPS0501-8T2

Bei den Geräten JPS0501-8M2 und JPS0501-8T2 handelt es sich um Einkabelmultischalter für ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung des LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).

Am Ausgang stehen acht Userbänder für die Versorgung von acht Empfangsteilen (z.B. 8 Receiver oder 4 Twin-R oder 2 Quad-R oder 1 Octo-R) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (automatische Umschaltung).

Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer Informationsseite zusammengefasst.

Der JPS0501-8M2 hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF, der JPS0501-8T2 ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Beide Gerätevarianten sind auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.
  JPS0501-8M2 JPS0501-8T2
Anzahl Abzweige 1 1
Abzweig 5 .. 862 MHz - 3 dB - 3 dB
Entkopplung port to port (Terr) -
Stammleitung 950..2200 MHz 4 x - 0,5..- 1,0 dB -
Stammleitung 290..3000 MHz (WB) 4 x - 0,5..- 1,5 dB -
Eingangspegelbereich (AGC) 60 .. 90 dBµV (WB: 70 .. 90 dBµV)
Entkopplung port to port (Sat) -
Ausgangspegel Multischaltermodus 91 dBµV
Ausgangspegel Einkabelmodus 93 dBµV
Anzahl Userbänder 1 x 8 (Klick für Frequenzraster)
Maximale Receiverlast Multischalter 40 mA
Maximale Receiverlast Einkabelmodus 290 mA
LNB-Versorgung durch externes Netzteil via F-Buchse
Abmessungen 131 x 104 x 34 mm³
Schirmung/EMV CE (EN 60728-2), Klasse A
GTIN 4250883432115 4250883432214
Produkte -> Teilnehmergesteuerte Einkabelsysteme
Weitere Informationen zu teilnehmergesteuerten Einkabelumsetzern gibt es hier
z.B. 4 x 2 Userbänder
Konformitäts-
Erklärung
Manual
Diese Produkte wurden durch JRS0501-8x ersetzt!
Für Informationen zur Vorgängertype JPS0501-8A/M/T bitte hier klicken
