JPS0501-16MN, JPS0501-16TN
Bei den Geräten JPS0501-16MN und JPS0501-16TN handelt es sich um Einkabelmultischalter für ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Das Gerät wird mit dem Netzteil JNT19-2000 ausgeliefert, welches für den Betrieb benötigt wird. Das LNB wird ebenfalls aus diesem Netzteil gespeist.
Am Ausgang stehen 16 Userbänder für die Versorgung von 16 Empfangsteilen (z.B. 8 Twin-Receiver oder 4 Quad-Receiver oder 2 Octo-Receiver) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (automatische Umschaltung).
Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer Informationsseite zusammengefasst.

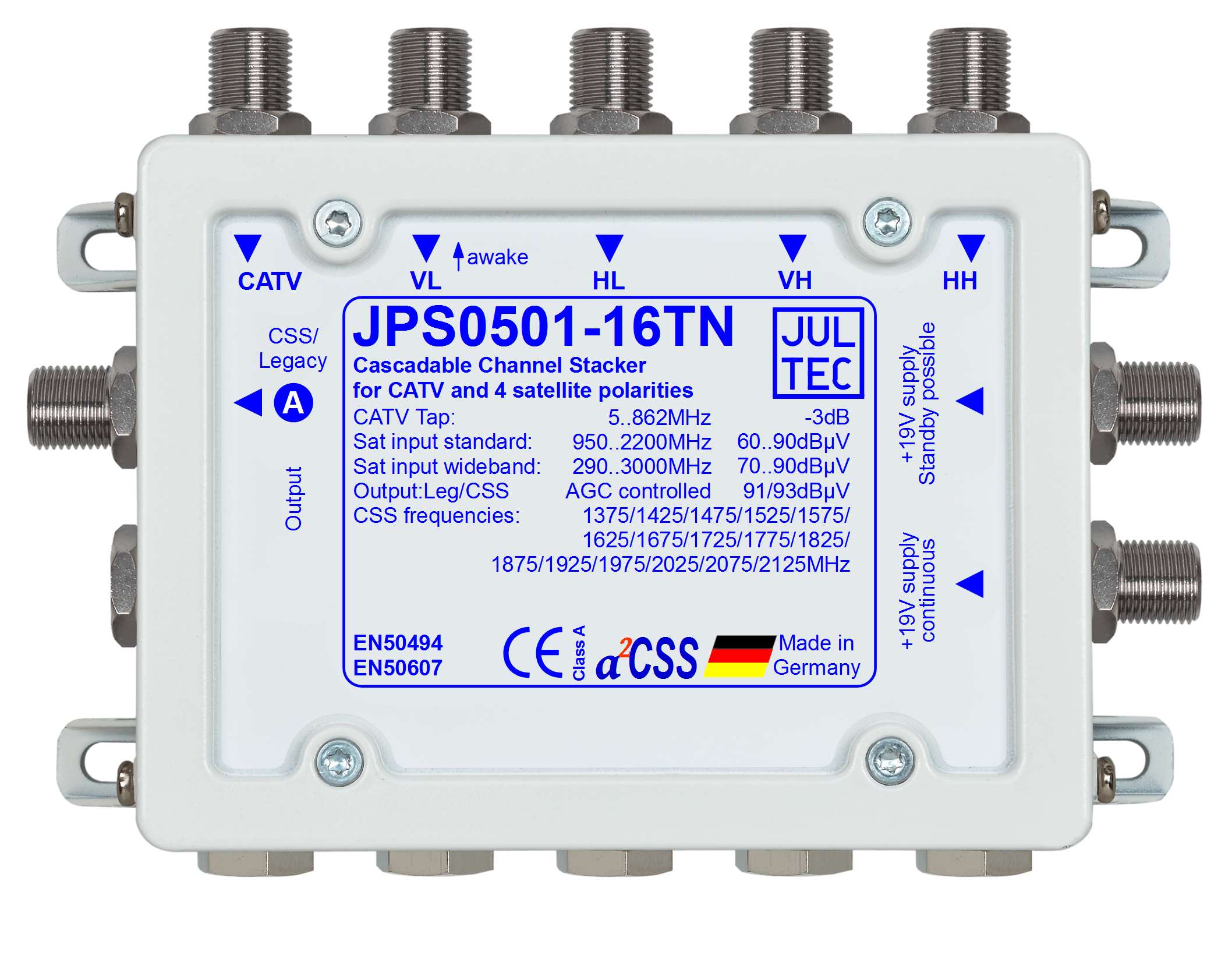

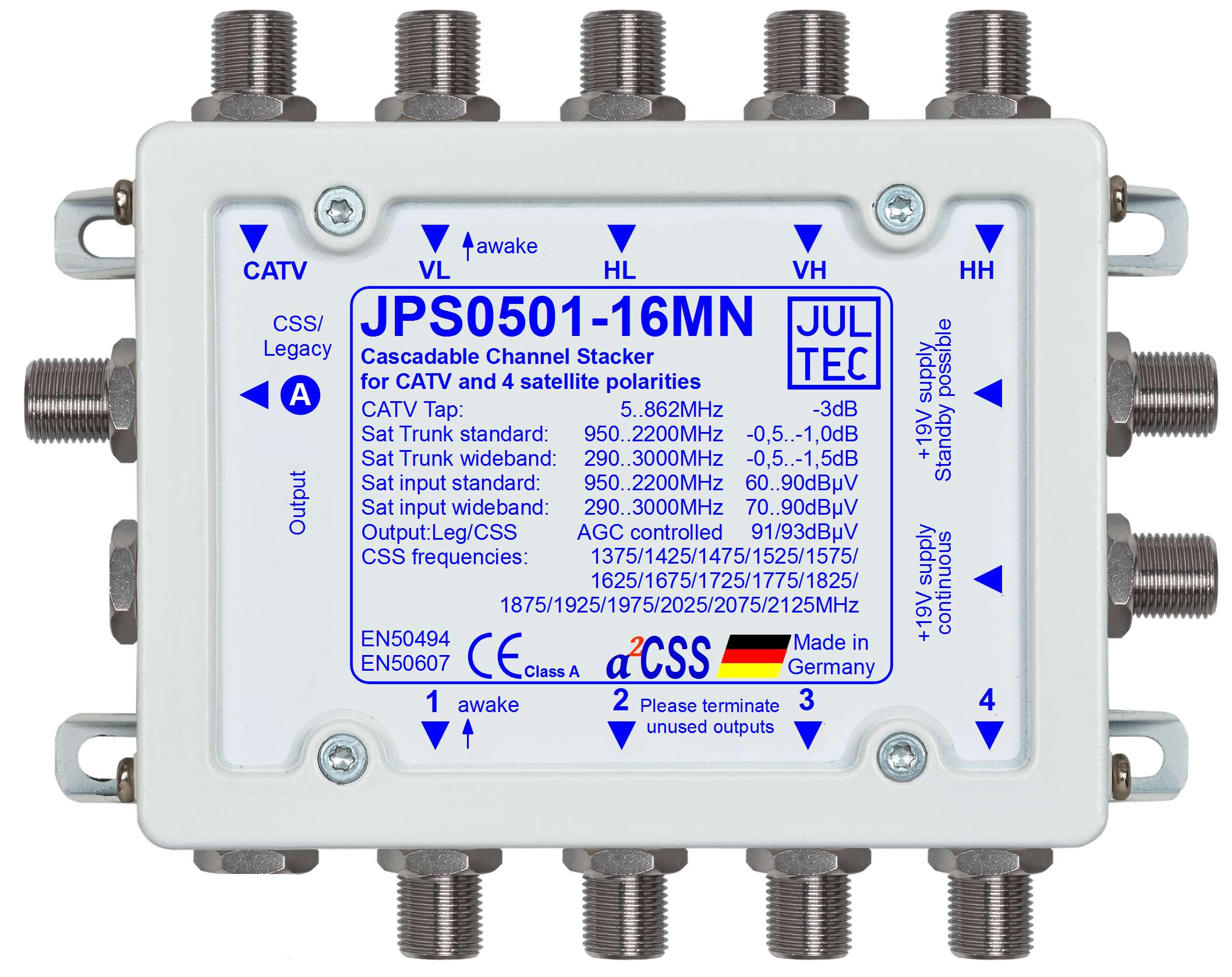

Der JPS0501-16MN hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF, der JPS0501-16TN ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Beide Gerätevarianten sind auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.
Bei den Geräten JPS0501-16MN und JPS0501-16TN handelt es sich um Einkabelmultischalter für ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Das Gerät wird mit dem Netzteil JNT19-2000 ausgeliefert, welches für den Betrieb benötigt wird. Das LNB wird ebenfalls aus diesem Netzteil gespeist.
Am Ausgang stehen 16 Userbänder für die Versorgung von 16 Empfangsteilen (z.B. 8 Twin-Receiver oder 4 Quad-Receiver oder 2 Octo-Receiver) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (automatische Umschaltung).
Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer Informationsseite zusammengefasst.
Der JPS0501-16MN hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF, der JPS0501-16TN ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Beide Gerätevarianten sind auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.
| JPS0501-16MN | JPS0501-16TN | |
| Anzahl Abzweige | 1 | 1 |
| Abzweig 5 .. 862 MHz | - 3 dB | - 3 dB |
| Entkopplung port to port (Terr) | - | |
| Stammleitung 950..2200 MHz | 4 x - 0,5..- 1,0 dB | - |
| Stammleitung 290..3000 MHz (WB) | 4 x - 0,5..- 1,5 dB | - |
| Eingangspegelbereich (AGC) | 60 .. 90 dBµV (WB: 70 .. 90 dBµV) | |
| Entkopplung port to port (Sat) | - | |
| Ausgangspegel Multischaltermodus | 91 dBµV | |
| Ausgangspegel Einkabelmodus | 93 dBµV | |
| Anzahl Userbänder | 1 x 16 (Klick für Frequenzraster) | |
| Maximale Receiverlast | 290 mA | |
| Maximale Netzteillast | 290 mA | |
| LNB-Versorgung | durch externes Netzteil via F-Buchse | |
| Abmessungen | 131 x 104 x 34 mm³ | |
| Schirmung/EMV | CE (EN 60728-2), Klasse A | |
| GTIN | 4250883432511 | 4250883432610 |
)
)
z.B. 8 x 2 Userbänder
