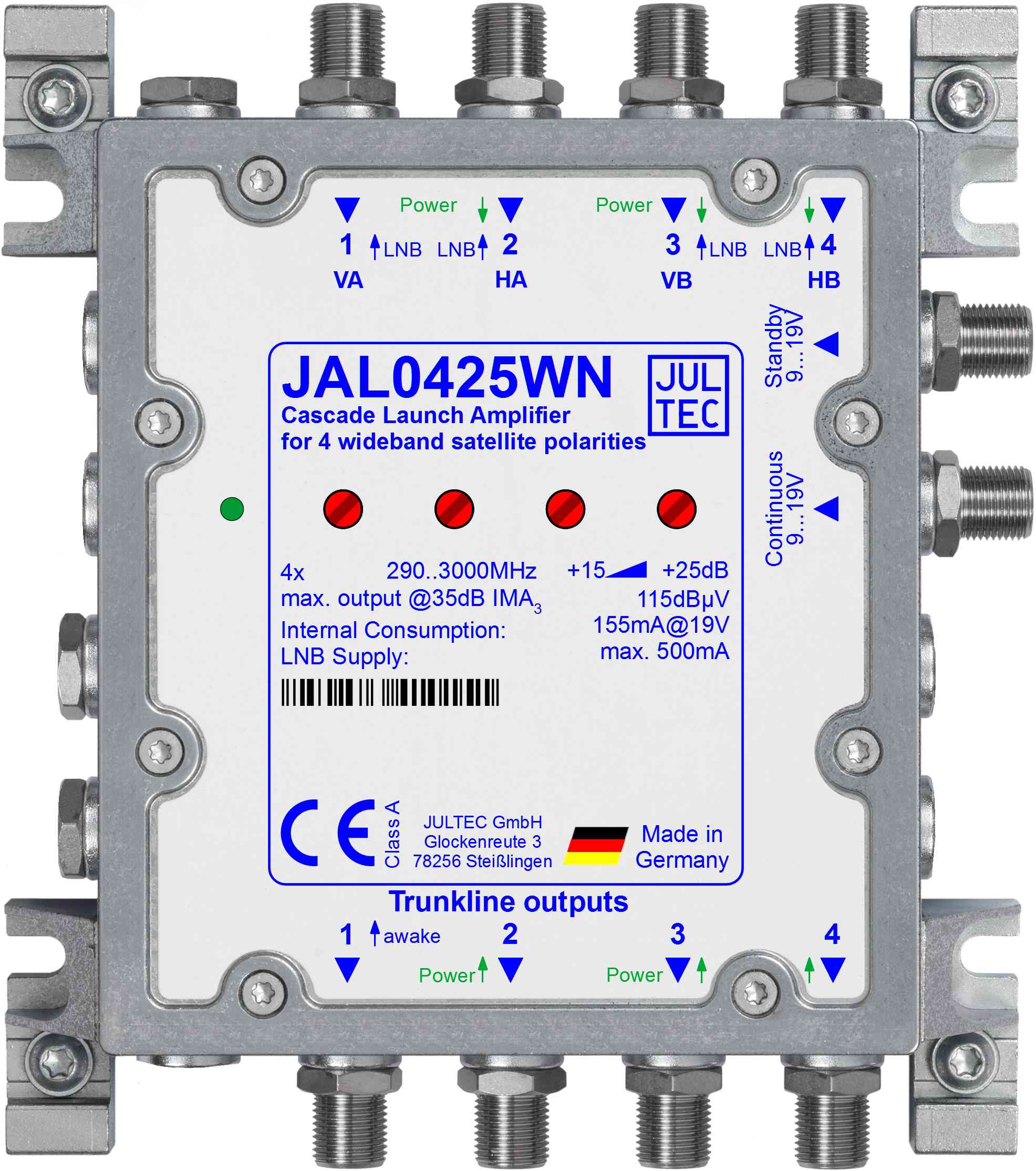

JAL0425WN Generation 2
Beim JAL0425WN handelt es sich um einen Kaskaden-Startverstärker für die Verteilung von zwei Satellitensystemen in Breitband-Sat-ZF.
Bei der Nutzung von Breitband-Sat-ZF liegen jeweils Low- und Highband zusammen auf einer Leitung, wodurch pro Satellitensystem nur noch zwei Leitungen benötigt werden. Der JAL0425WN ist für den Frequenzbereich von 290 MHz bis 3000 MHz ausgelegt und damit zu allen marktüblichen Breitbandsystemen kompatibel. Er ist somit ideal für die Signalversorgung der a²CSS-Einkabelumsetzer geeignet.
Der Verstärker zeichnet sich neben dem sehr breitbandigen und vorentzerrten Frequenzgang durch besonders hohe Intermodulationsfestigkeit trotz energiesparendem Design aus, so dass hohe Betriebspegel in das Verteilnetz gespeist werden können.
Es stehen zwei F-Buchsen für den Anschluss des Netzteils zur Verfügung. Eine Buchse ermöglicht einen Standbybetrieb (Verstärker und LNB-Versorgung werden nur eingeschaltet, wenn tatsächlich ein Empfangsgerät in Betrieb ist), die andere einen Dauerbetrieb. Der Verstärker wird mit dem Netzteil JNT19-2000 ausgeliefert.
In dieser zweiten Gerätegeneration kann der Verstärker aus dem Netzteil, alternativ aber auch über die Stammeingänge oder Stammausgänge gespeist und so auch als abgesetzter Vor- oder Nachverstärker eingesetzt werden.
Für größere Breitband-Verteilnetze können die breitbandigen Abzweiger JPT01-12 und JPT01-17 eingesetzt werden.
Beim JAL0425WN handelt es sich um einen Kaskaden-Startverstärker für die Verteilung von zwei Satellitensystemen in Breitband-Sat-ZF.
Bei der Nutzung von Breitband-Sat-ZF liegen jeweils Low- und Highband zusammen auf einer Leitung, wodurch pro Satellitensystem nur noch zwei Leitungen benötigt werden. Der JAL0425WN ist für den Frequenzbereich von 290 MHz bis 3000 MHz ausgelegt und damit zu allen marktüblichen Breitbandsystemen kompatibel. Er ist somit ideal für die Signalversorgung der a²CSS-Einkabelumsetzer geeignet.
Der Verstärker zeichnet sich neben dem sehr breitbandigen und vorentzerrten Frequenzgang durch besonders hohe Intermodulationsfestigkeit trotz energiesparendem Design aus, so dass hohe Betriebspegel in das Verteilnetz gespeist werden können.
Es stehen zwei F-Buchsen für den Anschluss des Netzteils zur Verfügung. Eine Buchse ermöglicht einen Standbybetrieb (Verstärker und LNB-Versorgung werden nur eingeschaltet, wenn tatsächlich ein Empfangsgerät in Betrieb ist), die andere einen Dauerbetrieb. Der Verstärker wird mit dem Netzteil JNT19-2000 ausgeliefert.
In dieser zweiten Gerätegeneration kann der Verstärker aus dem Netzteil, alternativ aber auch über die Stammeingänge oder Stammausgänge gespeist und so auch als abgesetzter Vor- oder Nachverstärker eingesetzt werden.
Für größere Breitband-Verteilnetze können die breitbandigen Abzweiger JPT01-12 und JPT01-17 eingesetzt werden.
)
| JAL0425WN | |
| Sat-Verstärkung 290 .. 3000 MHz | 4 x + 15 .. + 25 dB |
| Pegelsteller | 0 .. - 15 dB |
| Max. Ausgangspegel 3 Träger IMA | 115 dBµV @ 35 dB |
| Versorgungsspannung | 9 .. 19 V |
| Eigenstromaufnahme bei 19 V | 155 mA |
| LNB-Versorgung | 500 mA |
| Abmessungen | 131 x 144 x 34 mm³ |
| Schirmung/EMV | CE, Klasse A |
| GTIN | 4250883410151 |
