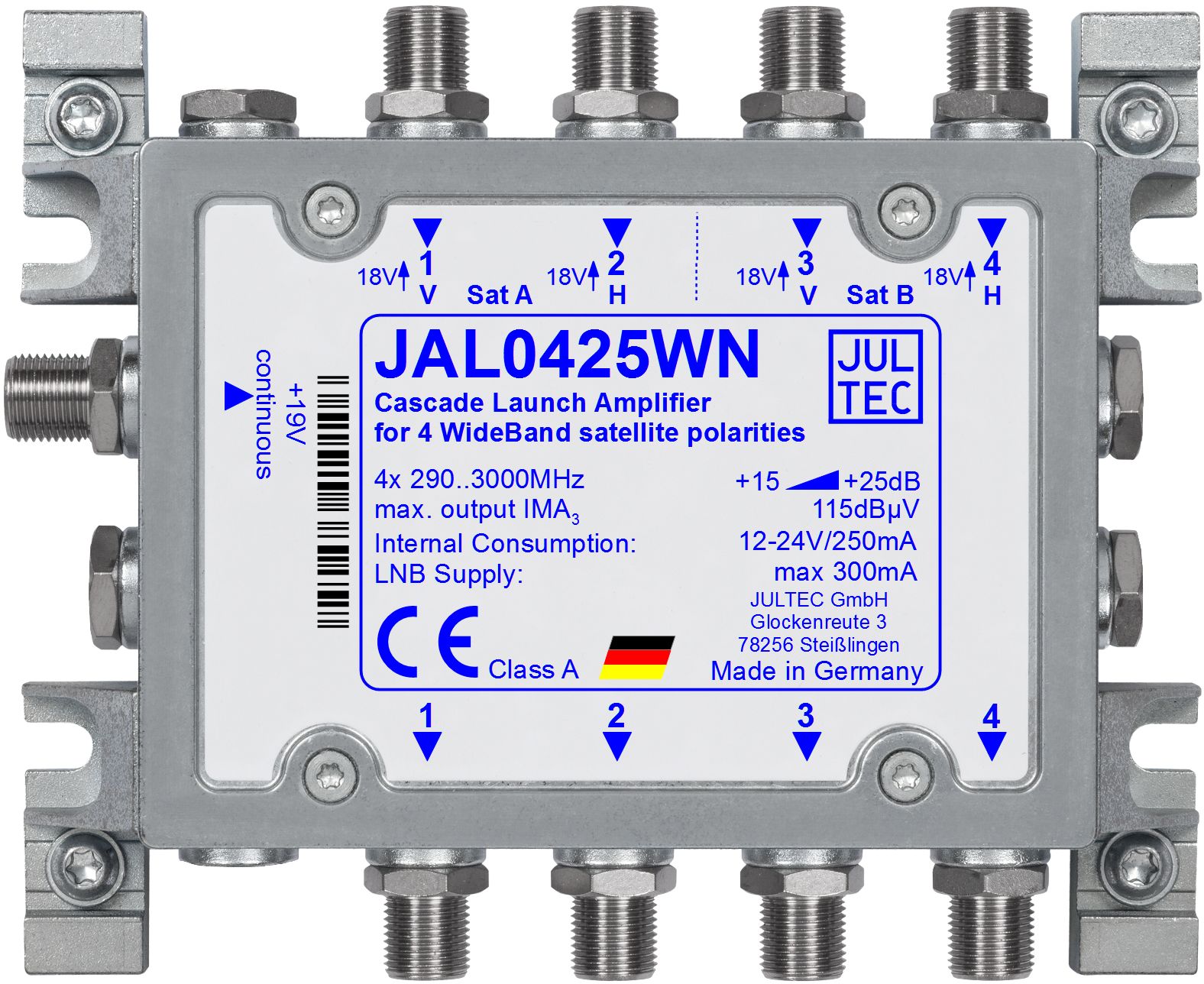

JAL0425WN
Beim JAL0425WN handelt es sich um einen Kaskaden-Startverstärker für die Verteilung von zwei Satellitensystemen in Breitband-Sat-ZF.
Bei der Nutzung von Breitband-Sat-ZF liegen jeweils Low- und Highband zusammen auf einer Leitung, wodurch pro Satellitensystem nur noch zwei Leitungen benötigt werden. Der JAL0425WN ist für den Frequenzbereich von 290 MHz bis 3000 MHz ausgelegt und damit zu allen marktüblichen Breitbandsystemen kompatibel. Er ist somit ideal für die Signalversorgung der a²CSS-Einkabelumsetzer geeignet.
Der Verstärker zeichnet sich neben dem sehr breitbandigen und vorentzerrten Frequenzgang durch besonders hohe Intermodulationsfestigkeit trotz energiesparendem Design aus, so dass hohe Betriebspegel in das Verteilnetz gespeist werden können.
Der Verstärker wird mit dem Netzteil JNT19-2000 ausgeliefert.
Für größere Breitband-Verteilnetze können die breitbandigen Abzweiger JPT01-12 und JPT01-17 eingesetzt werden.
Beim JAL0425WN handelt es sich um einen Kaskaden-Startverstärker für die Verteilung von zwei Satellitensystemen in Breitband-Sat-ZF.
Bei der Nutzung von Breitband-Sat-ZF liegen jeweils Low- und Highband zusammen auf einer Leitung, wodurch pro Satellitensystem nur noch zwei Leitungen benötigt werden. Der JAL0425WN ist für den Frequenzbereich von 290 MHz bis 3000 MHz ausgelegt und damit zu allen marktüblichen Breitbandsystemen kompatibel. Er ist somit ideal für die Signalversorgung der a²CSS-Einkabelumsetzer geeignet.
Der Verstärker zeichnet sich neben dem sehr breitbandigen und vorentzerrten Frequenzgang durch besonders hohe Intermodulationsfestigkeit trotz energiesparendem Design aus, so dass hohe Betriebspegel in das Verteilnetz gespeist werden können.
Der Verstärker wird mit dem Netzteil JNT19-2000 ausgeliefert.
Für größere Breitband-Verteilnetze können die breitbandigen Abzweiger JPT01-12 und JPT01-17 eingesetzt werden.
| JAL0425WN | |
| Sat-Verstärkung 290 .. 3000 MHz | 4 x + 15 .. + 25 dB |
| Max. Ausgangspegel 3 Träger IMA | 115 dBµV @ 35 dB |
| Eigenstromaufnahme 19 V | 250 mA |
| LNB-Versorgung | 18 V / max. 300 mA pro Port |
| Abmessungen | 131 x 104 x 34 mm³ |
| Schirmung/EMV | CE (EN 60728-2), Klasse A |
| GTIN | 4250883410106 |
)
