JAP-Serie mit CATV bis 1218 MHz
Mit der Serie JAP3xxTSM stehen Antennensteckdosen zur Verfügung, die den störungsfreien Betrieb teilnehmergesteuerter Einkabelumsetzer bei wohnungsübergreifender Installation ermöglichen. Diese speziellen Dosen analysieren die Steuerbefehle der angeschlossenen Satellitenreceiver und vergleichen diese mit in der Dose abgelegten Berechtigungen. Steuerbefehle passieren die Dose nur, wenn sie an diesem Anschluss zugelassen sind. Nur so ist ein zuverlässiger Einkabelbetrieb bei wohnungsübergreifender Installation möglich.
Die Berechtigungen werden durch den Installateur mittels des Programmiergeräts JAP100 oder einem entsprechenden Antennenmessgerät in den Dosen abgelegt.
Nicht-Einkabel-Steuerbefehle (also 18 V Dauerspannung, 22 kHz Dauerton) werden immer blockiert.

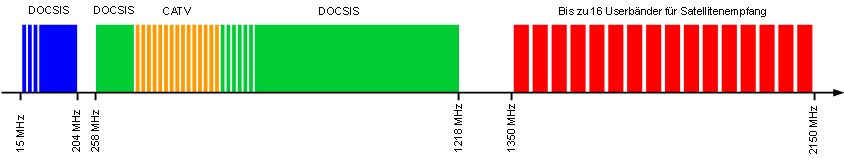

Die Antennensteckdosen sind bereits für den erweiterten Kabelfernsehfrequenzbereich bis 1218 MHz im Vorwärtsweg und 204 MHz im Rückweg ausgelegt und erfüllen die hohen Anforderungen der Kabelnetzbetreiber insbesondere hinsichtlich Entkopplung, Selektivität (Rückwegsperre) und Intermodulationsfestigkeit.

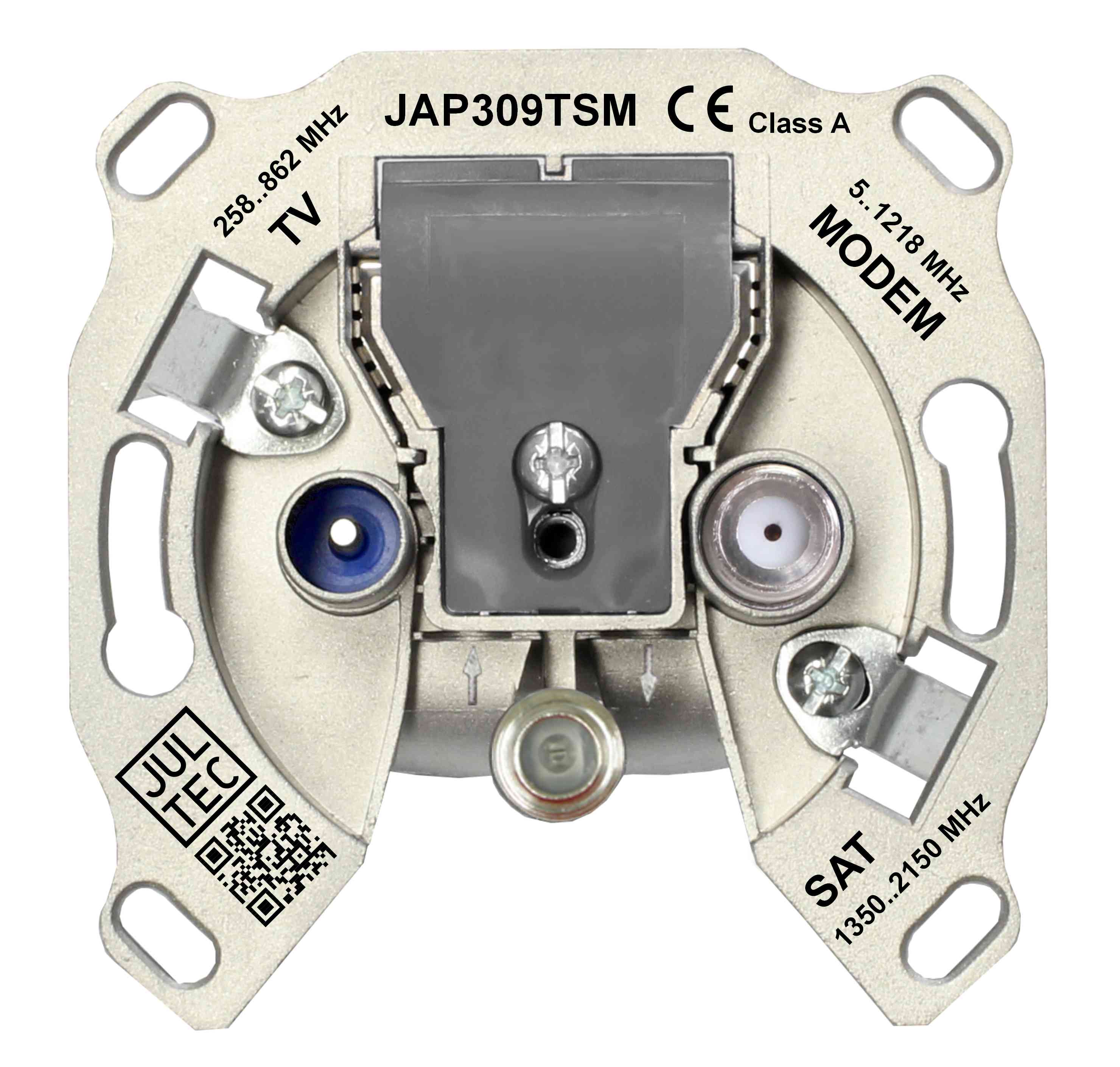

JAP309TSM: Enddose, diese terminiert eine Stammleitung (als letzte Dose, diodenentkoppelt)

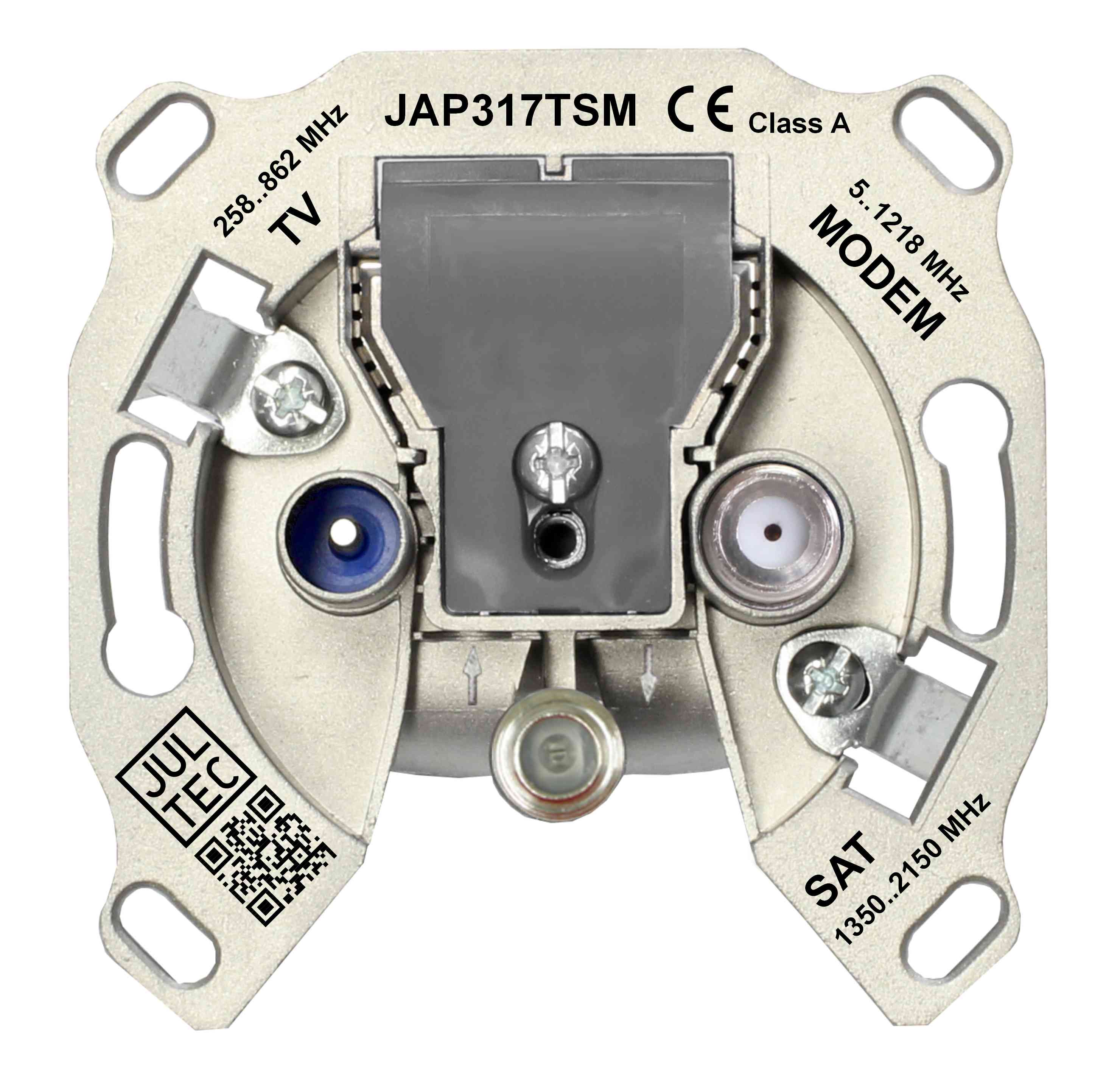

JAP313/317/320TSM: Durchschleifdose (diodenentkoppelt)
Mit der Serie JAP3xxTSM stehen Antennensteckdosen zur Verfügung, die den störungsfreien Betrieb teilnehmergesteuerter Einkabelumsetzer bei wohnungsübergreifender Installation ermöglichen. Diese speziellen Dosen analysieren die Steuerbefehle der angeschlossenen Satellitenreceiver und vergleichen diese mit in der Dose abgelegten Berechtigungen. Steuerbefehle passieren die Dose nur, wenn sie an diesem Anschluss zugelassen sind. Nur so ist ein zuverlässiger Einkabelbetrieb bei wohnungsübergreifender Installation möglich.
Die Berechtigungen werden durch den Installateur mittels des Programmiergeräts JAP100 oder einem entsprechenden Antennenmessgerät in den Dosen abgelegt.
Nicht-Einkabel-Steuerbefehle (also 18 V Dauerspannung, 22 kHz Dauerton) werden immer blockiert.
Die Antennensteckdosen sind bereits für den erweiterten Kabelfernsehfrequenzbereich bis 1218 MHz im Vorwärtsweg und 204 MHz im Rückweg ausgelegt und erfüllen die hohen Anforderungen der Kabelnetzbetreiber insbesondere hinsichtlich Entkopplung, Selektivität (Rückwegsperre) und Intermodulationsfestigkeit.
JAP309TSM: Enddose, diese terminiert eine Stammleitung (als letzte Dose, diodenentkoppelt)
JAP313/317/320TSM: Durchschleifdose (diodenentkoppelt)
| JAP309TSM | JAP313TSM | JAP317TSM | JAP320TSM | |
| Stamm 15MHz | - | - 3,1 dB | - 2,4 dB | - 2,0 dB |
| Stamm 204MHz | - | - 3,2 dB | - 2,2 dB | - 1,9 dB |
| Stamm 258 MHz | - | - 3,2 dB | - 2,2 dB | - 1,8 dB |
| Stamm 862MHz | - | - 3,1 dB | - 2,3 dB | - 1,8 dB |
| Stamm 1218MHz | - | - 3,1 dB | - 3,1 dB | - 2,4 dB |
| Stamm 1350MHz | - | - 3,1 dB | - 3,1 dB | - 2,4 dB |
| Stamm 1800MHz | - | - 4,3 dB | - 3,8 dB | - 3,2 dB |
| Stamm 2150MHz | - | - 4,5 dB | - 4,3 dB | - 4,1 dB |
| Abzweig TV IEC-Strecker |
- 9 dB 258 .. 862 MHz |
- 13 dB 258 .. 862 MHz |
- 17 dB 258 .. 862 MHz |
- 20 dB 258 .. 862 MHz |
| Abzweig Sat F-Buchse |
- 9 dB 1350 .. 2150 MHz |
- 13 dB 1350 .. 2150 MHz |
- 17 dB 1350 .. 2150 MHz |
- 20 dB 1350 .. 2150 MHz |
| Abzweig Modem F-Buchse |
- 9 dB 15 .. 1218 MHz |
- 13 dB 15 .. 1218 MHz |
- 17 dB 15 .. 1218 MHz |
- 20 dB 15 .. 1218 MHz |
| Max. Modempegel | 120 dBµV (IMD kleiner 5 dBµV) |
120 dBµV (IMD kleiner 5 dBµV) |
120 dBµV (IMD kleiner 5 dBµV) |
120 dBµV (IMD kleiner 5 dBµV) |
| DC-Durchgang | max. 500 mA | max. 500 mA | max. 500 mA | max. 500 mA |
| Einbautiefe | 20,5 mm | 20,5 mm | 20,5 mm | 20,5 mm |
| Schirmung/EMV | CE, Klasse A | CE, Klasse A | CE, Klasse A | CE, Klasse A |
| GTIN | 4250883481410 | 4250883481427 | 4250883481434 | 4250883481441 |
| GTIN 10er Pack | 4250883481519 | 4250883481526 | 4250883481533 | 4250883481540 |
)
Die JAP-Dosen unterstützen Einkabelbefehle nach EN 50494 und EN 50607 (JESS), auch im Zusammenspiel mit marken- fremden Einkabelumsetzern oder Einkabel-LNBs.
)
)
)
)
