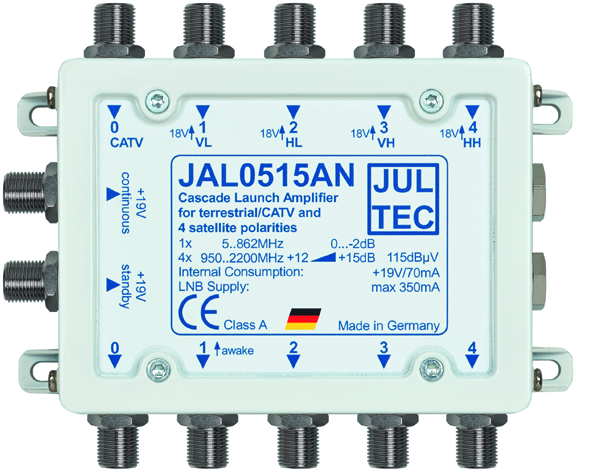

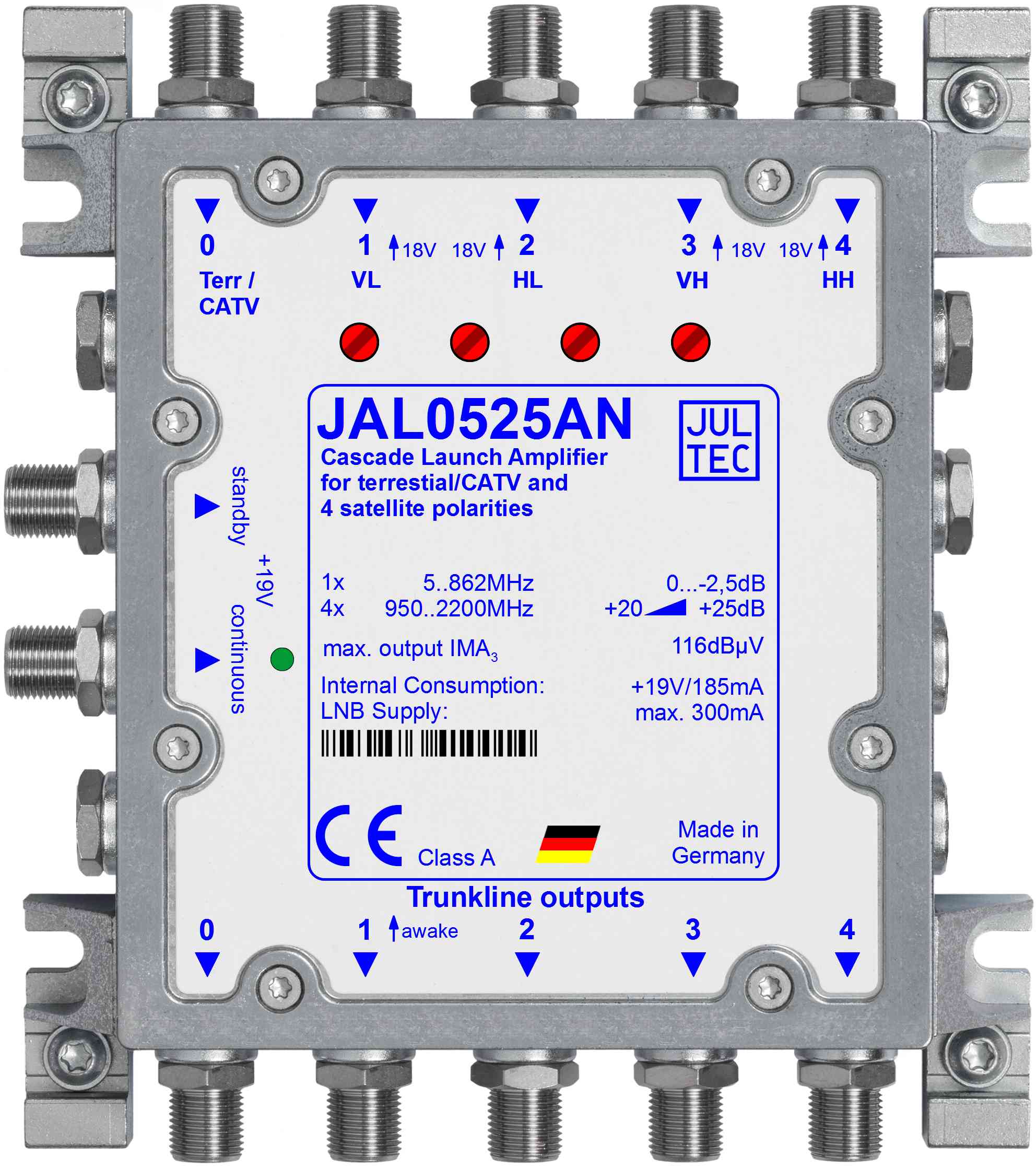

JAL0515AN, JAL0525AN
Bei den Geräten JAL0515AN und JAL0525AN handelt es sich um Kaskaden-Startverstärker für die Verteilung von einem Satellitensystem. Diese werden üblicherweise in großen koaxialen Verteilnetzen in Verbindung mit Mehrfachabzweigern und Mehrfachverteilern eingesetzt.
Die Geräte zeichnen sich durch besonders hohe Intermodulationsfestigkeit trotz energiesparendem Design aus, sodass hohe Betriebspegel in das Verteilnetz gespeist werden können.
Es stehen zwei F-Buchsen für den Anschluss des Netzteils zur Verfügung. Eine Buchse ermöglicht einen Standbybetrieb (Verstärker und LNB-Versorgung werden nur eingeschaltet, wenn tatsächlich ein Empfangsgerät in Betrieb ist), die andere einen Dauerbetrieb. Die Verstärker werden mit dem Netzteil JNT19-2000 ausgeliefert.
Der terrestrische Pfad ist passiv, wodurch eine flexible Verwendung für UKW, DAB+, DVB-T/T2 und Kabelfernsehen inklusive Rückweg möglich ist.
Bei den Geräten JAL0515AN und JAL0525AN handelt es sich um Kaskaden-Startverstärker für die Verteilung von einem Satellitensystem. Diese werden üblicherweise in großen koaxialen Verteilnetzen in Verbindung mit Mehrfachabzweigern und Mehrfachverteilern eingesetzt.
Die Geräte zeichnen sich durch besonders hohe Intermodulationsfestigkeit trotz energiesparendem Design aus, sodass hohe Betriebspegel in das Verteilnetz gespeist werden können.
Es stehen zwei F-Buchsen für den Anschluss des Netzteils zur Verfügung. Eine Buchse ermöglicht einen Standbybetrieb (Verstärker und LNB-Versorgung werden nur eingeschaltet, wenn tatsächlich ein Empfangsgerät in Betrieb ist), die andere einen Dauerbetrieb. Die Verstärker werden mit dem Netzteil JNT19-2000 ausgeliefert.
Der terrestrische Pfad ist passiv, wodurch eine flexible Verwendung für UKW, DAB+, DVB-T/T2 und Kabelfernsehen inklusive Rückweg möglich ist.
| JAL0515AN | JAL0525AN | |
| Terrestrik 5 .. 862 MHz (passiv) | - 1,0 .. - 2,0 dB | - 1,0 .. - 2,5 dB |
| Sat-Verstärkung 950 .. 2200 MHz | 4 x + 12 .. + 15 dB | 4 x + 20 .. + 25 dB |
| Pegelsteller | - | 0 .. - 10 dB |
| Max. Ausgangspegel 3 Träger IMA | 115 dBµV @ 35 dB | 116 dBµV @ 35 dB |
| Eigenstromaufnahme 19 V | 70 mA | 185 mA |
| LNB-Versorgung | 18 V / max. 500 mA | |
| Abmessungen | 131 x 104 x 34 mm³ | 131 x 144 x 34 mm³ |
| Schirmung/EMV | CE (EN 60728-2), Klasse A | |
| GTIN | 4250883410007 | 4250883410014 |
)
)
